Tento produkt už nie je v predaji, bol nahradený novšou verziou. Servis poskytujeme naďalej, viac v sekcii servis.

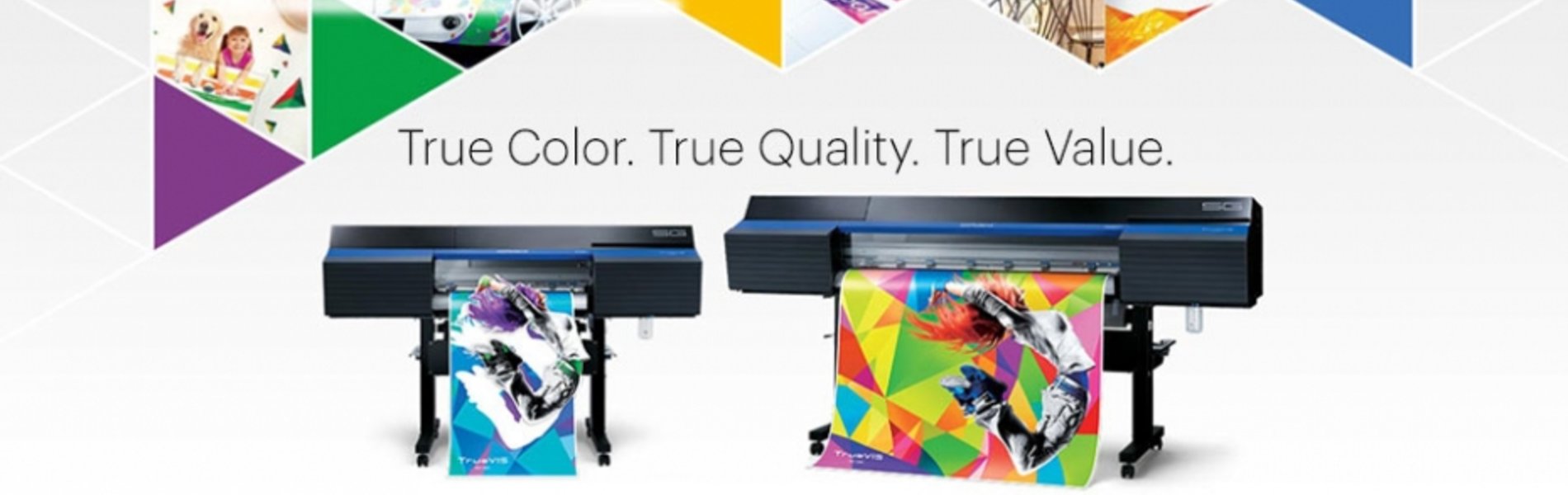

Nech je vaša vízia pre podnikanie akákoľvek, TrueVIS SG vám ju pomôže uskutočniť.
Dve tlačové hlavy najnovšej generácie FlexFire ponúkajú rýchlejšiu tlač pri výnimočnej kvalite. Na jednom zariadení môžete tlačiť, posúvať a orezávať, bez nutnosti zasahovať do priebehu výroby. Séria SG ponúka brilantný systém atramentov "clean hands" použitím 500 ml atramentových sáčkov, ktoré presne zasuniete do znovupoužiteľných kaziet. Už žiaden neporiadok a odpad!
*Záleží na nadstavení tlače, až o 60% rýchlejší ako VersaCAMM SP-i
Investícia do novej série TrueVIS SG sa rozhodne oplatí. Rýchle a jednoduché nastavenie a intuitívne ovládanie robia z tohto zariadenia pôsobivú investíciu od prvého dňa. Jednoduchá integrácia do vášho pracovného procesu nevyžaduje žiadne ďalšie investície.
Vynikajúci pomer ceny a výkonu minimalizuje čas potrebný na vrátenie vašej investície. Plus, stroje Roland boli vždy známe vysokou kvalitou spracovania, takže sa môžete naň spoľahnúť aj o niekoľko rokov.
Technológia TrueVIS eco-solvent ponúka takmer neobmedzené možnosti tlače na rôzne média pre maximálny profit. Nový rezací vozík so zvýšeným prítlakom a presnosťou, vďaka ktorému môžete rezať širšie spektrum médií.
Produkujte široké spektrum outdoorových a indoorových aplikácií vrátane:
Vďaka kombinácii nových tlačových hláv FlexFire a atramentu TrueVIS ponúka séria SG úžasné energické farby, jednoliate farebné plochy a ostrú tlač.
Atramenty TrueVIS sú ďalším evolučným krokom v eco-solventnej technológií, ponúkajú široký farebný rozsah a spĺňajú prísne enviromentálne štandardy. Atramenty dosiahli certifikáciu GreenGuard Gold za kvalitu vnútorného ovzdušia. Preto je vhodný aj pre použitie v prostrediach, ako sú školy a nemocnice.
Pomocou Roland DG Mobile Panel môžete kontrolovať a managovať funkcie vášho zariadenia série SG pomocou smartphonu či tabletu cez Bluetooth spojenie. Prijímajte aktualizácie stavu a riaďte tlač, čistiace funkcie na diaľku!

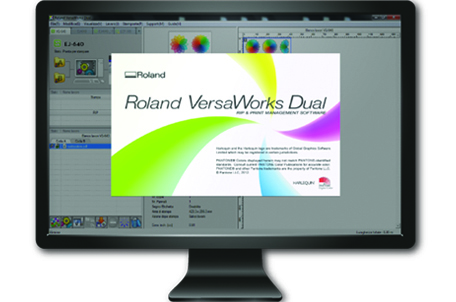

Súčasťou série SG je úplne nový softvér VersaWorks Dual RIP, ktorý bol vypracovaný, aby zahŕňal najnovšie natívne PDF a PostScript engine pre lepšie prepočítavanie transparentných vrstiev. Natívny PDF engine umožňuje VersaWorks Dual presne a efektívne prepočítavať komplexné grafické práce. VersaWorks Dual má tiež najnovší Postscript engine, ktorý umožňuje používateľom ťažiť z najlepšieho preratávania pre každý typ grafiky a zachováva kompatibilitu so staršími verziami.
Základné vlastnosti:
.jpg)
Kúpou zariadenia série SG získate nielen tlačiareň - ale aj dlhoročnú spoľahlivosť a bezkonkurenčný servis a podporu, vďaka ktorej je Roland preslávený. Pri kúpe TrueVIS SG automaticky získate zadarmo 2 ročnú záruku Max Warranty. Užívajte si bezstarostnú produkciu s pocitom, že máte za sebou silného partnera.
Odolná robustná konštrukcia série SG minimalizuje vibrácie pre optimálnu tlač a rezaciu presnosť. Vylepšené motory a pohon pridávajú trvanlivosť pre kontinuálnu produkciu. Novo-navrhnuté kolieska pre posúvanie a manipuláciu média. Pre zvýšenie výkonnosti je k dispozícii voliteľný navíjací systém a sušiak.
| Model | SG-540 | SG-300 | |
|---|---|---|---|
| Metóda tlače | Piezo elektrická injektová metóda | ||
| Médiá | Šírka | 210 - 1371 mm | 182 - 762 mm |
| Hrúbka | Max. 1.0 mm s podložkou, pre tlač Max. 0.4 mm s podložkou a 0.22 mm bez podložky pre rezanie |
||
| Vonk. priemer role | Max. 210 mm | ||
| Váha role | Max. 30 kg | Max. 25 kg | |
| Priemer jadra | 50.8 mm alebo 76.2 mm | ||
| Šírka tlače / rezania *1 | Max. 1346 mm | Max. 736 mm | |
| Atramenty | Typ | TrueVIS atrament | |
| Kapacita | 500 ml | ||
| Farby | 4 farby (Cyan, Magenta, Yellow a Black) | ||
| Rozlíšenie tlače (dpi) | Max. 900 dpi | ||
| Rezacia rýchlosť | 10 - 300 mm/s | ||
| Prítlak noža | 30 - 500 gf | ||
| Offset noža | 0 - 1.5 mm | ||
| Softvérové rozlíšenie (pri rezaní) | 0.025 mm/krok | 0.025 mm/krok | |
| Presnosť (pri tlači) *2 *3 | Odchýlka menšia ako ±0.3 % z prejdenej vzdialenosti, alebo ±0.3 mm z toho, čo je viac. | ||
| Presnosť (pri rezaní) *3 | Odchýlka menšia ako ±0.4 % z prejdenej vzdialenosti, alebo ±0.3 mm z toho, čo je viac. Ak bola vykonaná korekcia vzdialenosti (ak [CUTTING MENU] - [CALIBRATION] bolo nastavené): Odchýlka menšia ako ±0.2 % z prejdenej vzdialenosti, alebo ±0.1 mm z toho, čo je viac. |
||
| Opakovateľnosť (pri rezaní) (*2) (*4) | ±0.1 mm alebo menej | ||
| Presnosť zarovnania pri "Print & Cut" (*2) | ±0.5 mm alebo menej | ||
| Presnosť zarovnania pri "Print & Cut" pri preložení média (*2) (*5) | Odchýlka menšia ako ±0.5 % z prejdenej vzdialenosti, alebo ±3 mm z toho, čo je viac. | ||
| Sušič média (*6) | Ohrievač: Nastaviteľná teplota v rozsahu: 30 - 45 °C Sušič: Nastaviteľná teplota v rozsahu: 30 - 50 °C |
||
| Pripojiteľnosť | Ethernet (10BASE-T/100BASE-TX, automatic switching), Bluetooth | ||
| Power-saving funkcia | Automatic sleep funkcia | ||
| Napájanie | AC 100 - 120 V ±10 %, 8.0 A, 50/60 Hz alebo | AC 100 - 120 V ±10 %, 5.4 A, 50/60 Hz alebo | |
| AC 220 - 240 V ±10 %, 4.0 A, 50/60 Hz | AC 220 - 240 V ±10 %, 2.7 A, 50/60 Hz | ||
| Spotreba | Pri práci | cca 1050 W | cca 710 W |
| Sleep mód |
cca 20 W |
||
| Hlučnosť | Pri práci | 63 dB (A) a menej | |
| Standby | 48 dB (A) a menej | ||
| Rozmery | Vrátane stojanu | 2685 (š) x 745 (d) x 1310 (v) mm | 2070(š) x 745 (d) x 1310 (v) mm |
| Hmotnosť (vrátane stojanu) | 178 kg | 147 kg | |
| Pracovné prostredie | Zapnutý | Teplota: 20 - 32 °C [20 °C a viac je odporúčaná], Vlhkosť: 35 - 80 % RH (bez kondenzácie) | |
| Vypnutý | Teplota: 5 - 40 °C, Vlhkosť: 20 - 80 % RH (bez kondenzácie) | ||
| Výbava | Stojan, napájací kábel, nôž, držiak na nôž, svorky na médium, držiaky na médium, náhradná čepeľ pre deliaci nôž, čistiaca sada, softvér RIP, užívateľský manuál | ||
*1 Dĺžka tlače a rezania je limitovaná použitým programom.
*2 Použité špecifické média ROLAND DG, dĺžka tlače 1 m. Teplota: 25 °C, vlhkosť: 50 %
*3 Použité špecifické média ROLAND DG, správne založené. [PREFEED] položka v menu musí byť nastavená na "ENABLE". Pravý a ľavý okraj 25 mm a viac, predný okraj 35 mm a viac, bez rozťahovania a sťahovania média.
*4 Pri dĺžke média 3000 mm a menej. Teplota: 25 °C. Bez rozťahovania / sťahovania, alebo opätovného založenia média.
*5 Použité špecifické média ROLAND DG. Rozmer: 1000 mm v smere navíjania, 1600 mm v smere pohybu tlačovej hlavy. Bez laminácie. Automatická detekcia orezových značiek v 4 bodoch pri znovuzaložení média. [PREFEED] položka v menu musí byť nastavená na "ENABLE". Teplota: 25 °C. Bez posúvania, rozťahovania a sťahovania média.
*6 Po zapnutí je potrebný čas na zahriatie stroja. Zahriatie môže trvať od 5 do 20 minút, v závislosti od teploty okolia a šírky média. Za určitých podmienok nemusí byť dosiahnutá prednastavená teplota.
